氣動薄膜調節閥選型方面的技巧推薦

在氣動薄膜調節閥選型時，讓很多技術人員犯難，既要考慮到性能方面，也要顧慮到性價比問題。那么在氣動薄膜調節閥選型時，怎樣選才能兼顧到以上那些問題呢？今天就氣動薄膜調節閥選型問題，小編推薦幾個選型技巧供大家參考。

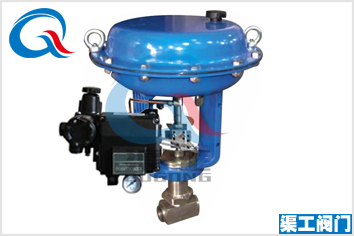

氣動薄膜襯氟調節閥-上海渠工

一、根據工況要求選型
氣動薄膜調節閥由閥體和氣動薄膜執行機構兩部分組成，按照閥體結構分類，氣動薄膜調節閥可分為直通單座閥、雙座調節閥和高壓角式調節閥，根據現場工況要求，可選大致確定選用哪種結構的調節閥。

二、根據安全方面選型
常用的氣動薄膜調節閥有氣開閥和氣閉閥兩種形式。根據不同生產工藝上的使用要求考慮，當信號壓力中斷時調節閥處于打開或關閉位置，對工藝生產造成的危害性大小而定。如果閥門處于關閉位置時危害小，則選用氣開閥，信號壓力中斷時，使調節閥處于關閉位置，反之，則選用氣閉閥。另外還要根據壓力要求，選擇大于實際使用時壓力值的至少大一個標準等級的公稱壓力閥體。

三、根據流量特性選型
在自控系統的設計過程中選擇氣動薄膜調節閥應著重考慮流量特性。典型的理想特性有直線流量特性、等百分比流量特性（對數流量特性）、快開流量特性和拋物線流量特性四種。

四、調節閥口徑的選擇
應根據已知的流體計算出所要求的流量系數CV值，再根據產品技術參數表選取合適的調節閥口徑。在計算CV值時要注意液體、氣體、水蒸氣和其它蒸氣的區別。

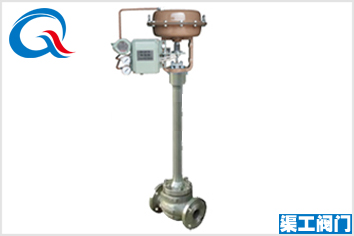

氣動薄膜低溫調節閥-上海渠工

五、根據介質類別選型

不同介質適用的閥體結構、材質也不盡相同，在氣動薄膜調節閥選型時，介質的溫度、腐蝕性等因素也決定著閥體材質的選用，常規閥體WCB材質，可用于多種弱腐蝕性的介質工況使用，如水、空氣、油品等介質。具有強腐蝕性的介質，則需要考慮使用不銹鋼材質閥體、塑膠材質、玻璃鋼材質或金屬襯里材質（如氟塑料，橡膠等）。

以上幾個氣動薄膜調節閥選型技巧，來源于實際選型時經驗分享，有不足之處歡迎補充指正。
