上海渠工閥門管道工程有限公司

電動調節閥

首頁 >> 產品中心 >> 電動調節閥

ZDHM電動套筒調節閥

ZD(R)HM電動套筒調節閥

一、電動套筒調節閥 產品概述

本公司的電動套筒調節閥是由閥體、閥座、套筒、閥芯、導向套、閥蓋及密封填料與電動執行器經配合后組成。電動套筒調節閥通過接收工業自動化控制系統的信號(如:4~20mA1~5V)來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數,實現自動化調節功能。電動套筒調節閥流體通道成S型,壓降損失小,流量大,流量特性精度高,可調范圍寬。是一種高性能的電動調節閥,適用于各種不同壓力和溫度的流體和對泄漏要求不嚴格場合。電動套筒調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。電動套筒調節閥應用于電力、冶金、石油、化工、鍋爐、輕工等行業的自動控制系統中。

ZRHM電動套筒調節閥

ZDHM電動套筒調節閥

ZRHM電動套筒調節閥

ZDHM電動套筒調節閥

二、電動套筒調節閥 主要技術參數

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數(KV)

直線

10

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

等百分

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允許壓差(MPa)

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公稱壓力(MPa)

1.6、2.5、4.06.4、10.0

額定行程

16

25

40

60

100

閥蓋形式

標準型(-17+250℃)、高溫型(+250+450℃)、低溫型(-40-196℃)、波紋管密封型(-40+350℃)

壓蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式

平衡式閥芯(套筒導向)

流量特性

直線性、等百分比

配置執行器類別

381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)

執行器參數

電源電壓:220V/50Hz、輸入信號:4-20mA1-5V·DC、輸出信號:4-20mA·DC

防護等級:相當IP55、隔爆標志:ExdⅡBT4(ExdⅡBT6定制)、手操功能:手柄

環境溫度:-25+70℃、環境濕度:≤95%

三、電動套筒調節閥 主要結構圖

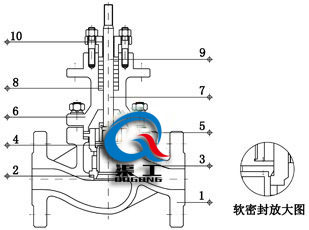

電動套筒調節閥金屬硬密封結構圖

電動套筒調節閥四氟軟密封結構圖

電動套筒調節閥 (金屬硬密封結構)

電動套筒調節閥 (四氟軟密封結構)

四、電動套筒調節閥 主要零件材料

1

閥體

WCB

304

316

316L

2

墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

3

套筒

304

304

316

316L

4

閥芯

304

304

316

316L

5

密封中墊

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

6

閥蓋

WCB

304

316

316L

7

閥桿

304

304

316

316L

8

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

9

螺栓

25

不銹鋼

不銹鋼

不銹鋼

10

填料壓蓋

WCB

304

316

316L

五、電動套筒調節閥 主要性能指標

項目

指標值

基本誤差%

3810L±2.5; 配PSL±1.0

回差%

381L ±2.0; 配PSL±1.0

死區%

1.0

始終點偏差%

電開

始點±2.5

終點±2.5

始點±2.5

終點±2.5

電關

始點

±2.5

終點

±2.5

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量(硬密封)、零泄漏(軟密封)

可調范圍R

301

六、電動套筒調節閥 外形圖

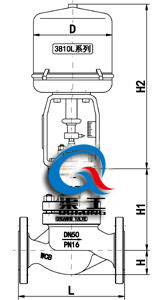

電動套筒調節閥配3810L執行器尺寸圖

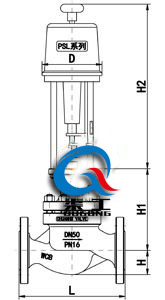

電動套筒調節閥配PSL執行器尺寸圖

電動套筒調節閥(3810L執行器)

電動套筒調節閥(PSL執行器)

七、電動套筒調節閥 安裝連接尺寸

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

181

184

200

222

254

276

298

352

410

451

600

640

880

PN40

194

197

200

235

267

292

317

368

425

473

610

760

910

PN64

206

200

210

251

286

311

337

394

440

508

650

810

950

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

170

195

230

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

205

245

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

207.5

230

260

H1

132

132

158

170

179

214

221

234

270

294

331

390

450

H2

3810L

373

373

495

495

495

700

700

700

725

725

725

725

725

PSL

465

465

465

465

465

560

560

560

560

560

788

788

788

D

3810L

225

225

225

225

225

257

257

257

310

310

310

310

310

PSL

177

177

177

177

177

182

182

182

182

182

218

218

218


渠工電動套筒調節閥系列產品,歡迎來電咨詢電動套筒調節閥產品詳細信息.我們將竭誠為您提供滿意的服務!
