上海渠工閥門管道工程有限公司

安全閥

首頁 >> 產品中心 >> 安全閥

A42Y彈簧全啟封閉式安全閥

一、彈簧全啟封閉式安全閥 產品概述

A42Y彈簧全啟封閉式安全閥適用于工作溫度≤300℃空氣、石油氣、液體等介質的設備和管路上。A42Y-P型及A42Y-R型彈簧全啟封閉式安全閥適用于工作溫度≤200℃有腐蝕性的介質的設備和管路上，作為超壓保護裝置。彈簧全啟封閉式安全閥連接法蘭標準按JB/T79-94系列的規定。

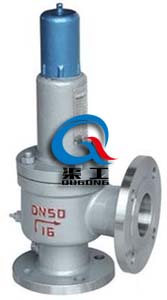

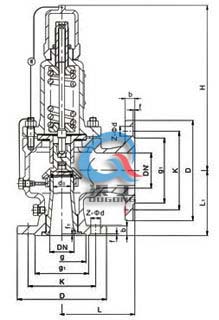

A42Y彈簧全啟封閉式安全閥 A42Y彈簧全啟封閉式安全閥 外形結構尺寸

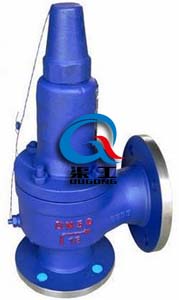

A42Y彈簧全啟封閉式安全閥 A42Y彈簧全啟封閉式安全閥 外形結構尺寸

二、彈簧全啟封閉式安全閥 主要零件材料

NO 零件名稱 AH42F-C A42F-C 材料
1 閥座 2Cr13
2 閥體 WCB
3 調節圈 2Cr13
4 反沖盤 2Cr13
5 閥瓣 2Cr13+PTFE
6 導向套 2Cr13
7 閥蓋 ZG230-450
8 彈簧 50CrVA
9 閥桿 2Cr13
10 調整螺桿 45
11 閥帽 ZG200-400

三、彈簧全啟封閉式安全閥 連接尺寸

型號 公稱通徑 do D K g g1 b f f1 Z-d DN D1 K1 g2 b1 f Z1-d1 L L1 ≈H
A42H-16C
A42F-16C 		20 15 105 75 / 55 16 2 / 4-14 25 115 85 65 16 2 4-14 110 95 378
25 16 115 85 / 65 16 2 / 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 / 78 18 2 / 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 / 85 18 3 / 4-18 50 165 125 100 20 3 4-18 120 110 406
50 32 165 125 / 100 20 3 / 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 / 120 20 3 / 4-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 / 135 20 3 / 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 220 180 / 155 22 3 / 8-18 125 250 210 185 22 3 8-18 195 175 690
125 80 250 210 / 185 22 3 / 8-18 150 285 240 210 24 3 8-23 210 190 780
150 100 285 240 / 210 24 3 / 8-23 175 310 270 240 26 3 8-23 255 230 838
200 125 340 295 / 265 26 3 / 12-23 250 405 355 320 30 3 12-26 300 260 992
250 150 405 355 / 320 30 3 / 12-26 300 460 410 375 30 4 12-26 350 320 1266
300 220 460 410 / 375 30 4 / 12-26 400 580 525 485 36 4 16-30 370 350 1283
350 250 520 470 / 435 34 4 / 16-26 500 715 650 608 44 4 20-34 500 450 1520
400 280 580 525 / 485 36 4 / 16-30 500 715 650 608 44 4 20-34 500 450 1530
A42H-25
A42F-25 		20 15 105 75 / 55 16 2 / 4-14 25 115 85 65 16 2 4-14 110 95 378
25 16 115 85 / 65 16 2 / 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 / 78 18 2 / 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 / 85 18 3 / 4-18 50 165 125 100 20 3 4-18 120 110 406
50 32 165 125 / 100 20 3 / 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 / 120 22 3 / 8-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 / 135 22 3 / 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 230 190 / 160 24 3 / 8-23 125 250 210 185 22 3 8-18 195 175 690
125 80 270 220 / 188 28 3 / 8-26 150 285 240 210 24 3 8-23 210 190 780
150 100 300 250 / 218 30 3 / 8-26 175 310 270 240 26 3 8-23 255 230 838
200 125 360 310 / 278 34 3 / 12-26 250 405 355 320 30 3 12-26 300 260 992
250 150 425 370 / 332 36 3 / 12-30 300 460 410 375 30 4 12-26 350 320 1266
300 220 485 430 / 390 40 4 / 16-30 400 580 525 485 36 4 16-30 370 350 1283
A42H-40
A42F-40 		20 15 105 25 51 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 378
25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 406
50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 235 190 150 160 24 3 4.5 8-23 125 250 210 185 22 3 8-18 195 175 690
125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 210 24 3 8-23 210 190 780
150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 240 26 3 8-23 255 230 /

四、彈簧全啟封閉式安全閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的彈簧全啟封閉式安全閥產品型號，請按型號直接向我司訂購；

歡迎來電咨詢A41Y彈簧全啟封閉式安全閥產品詳細信息.
