一、雙向金屬硬密封蝶閥 產品概述
本公司的D343H雙向金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用雙面密封原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。雙向金屬硬密封蝶閥由閥 體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此雙向金屬硬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
由于雙向金屬硬密封蝶閥采用的是雙向密封原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
|
|
|---|---|

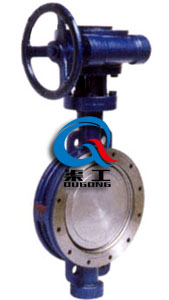

| 雙向金屬硬密封蝶閥 (對夾式) | 雙向金屬硬密封蝶閥 (法蘭式) |
二、雙向金屬硬密封蝶閥 采用標準
| 設計標準 | GB/T12238-1989；JB/T8527-1997 |
|---|---|
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-1992；JB/T9092-1999 |
三、雙向金屬硬密封蝶閥 主要技術參數
| 公稱通徑 | DN（mm） | 50～1200 | ||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | |||||
| 驅動方式 | 蝸桿蝸輪傳動、氣傳動、電傳動 | |||||
| 適用溫度 | 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ | |||||
四、雙向金屬硬密封蝶閥 主要零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 軸承 | 奧氏體不銹鋼、304氮化 |
| 填料 | 柔性石墨 |
五、雙向金屬硬密封蝶閥 主要外形結構圖
|
|
|---|---|
| D343H雙向金屬硬密封蝶閥 （法蘭式） | D373H雙向金屬硬密封蝶閥 （對夾式） |
六、雙向金屬硬密封蝶閥 主要外形連接尺寸
| 公稱通徑 |
結構長度 |
外形尺寸 | 連接尺寸(標準值) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | D343H | PN0.6MPa | PN1.0MPa | PN1.6MPa | |||||||||||
| 毫米 | 英寸 | 法蘭 | 對夾 | H1 | A1 | B1 | D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d | |
| 50 | 2 | 108 | 43 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 21/2 | 112 | 46 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 3 | 114 | 64 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 4 | 127 | 64 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 5 | 140 | 70 | 164 | 460 | 180 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 6 | 140 | 76 | 175 | 555 | 270 | 280 | 265 | 225 | 8-18 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 8 | 152 | 89 | 208 | 605 | 270 | 280 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 10 | 165 | 114 | 243 | 680 | 270 | 280 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 12 | 178 | 114 | 283 | 800 | 380 | 420 | 400 | 395 | 12-22 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 14 | 190 | 127 | 310 | 835 | 380 | 420 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 16 | 216 | 140 | 340 | 915 | 450 | 470 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 18 | 222 | 152 | 380 | 960 | 480 | 490 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 20 | 229 | 152 | 410 | 1020 | 480 | 490 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
| 600 | 24 | 267 | 154 | 470 | 1225 | 480 | 490 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 28 | 292 | 165 | 550 | 1355 | 640 | 660 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 32 | 318 | 190 | 640 | 1470 | 640 | 660 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 36 | 330 | 203 | 710 | 1545 | 750 | 860 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 40 | 410 | 216 | 770 | 1795 | 850 | 900 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 48 | 470 | 254 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
七、雙向金屬硬密封蝶閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
