一、H61Y鍛鋼止回閥 產品概述
H61H、H61Y型800(Lb)承插焊高壓鍛鋼止回閥有三種體蓋連接設計形式。一種是螺栓式閥蓋：按這種設計形式設計的高壓鍛鋼止回閥，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封?？蛻粲衅渌髸r也可采用金屬環連接。另一種設計形式是焊接式閥蓋，按這種設計形式的高壓鍛鋼止回閥，其閥體與閥蓋用螺紋連接，全焊密封。客戶有其他要求時也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的高壓鍛鋼止回閥，其閥體與閥蓋用螺紋連接，內壓自密環密封。
|
|
|
H61Y鍛鋼止回閥 (A105鍛鋼)
|
H61Y鍛鋼止回閥 (鍛不銹鋼)
|
二、H61Y鍛鋼止回閥 執行標準
|
設計與制造
|
MSSP-118，ASME B16.34
|
|
檢驗與測試
|
API 598
|
|
標記
|
MSS-SP-25
|
三、H61Y鍛鋼止回閥 主要性能參數
|
型號
|
H61H
|
H61Y
|
|
適用溫度（℃）
|
≤425
|
|
適用介質
|
水、蒸汽、油品
|
四、H61Y鍛鋼止回閥 主要零件材料
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304（L）
|
A276316（L）
|
|
3
|
密封螺母
|
316夾柔性石墨
|
316夾PTFE
|
|
4
|
密封圈
|
A105
|
A182F22
|
A182F304（L）
|
A193 B8（M）
|
|
5
|
固定螺母
|
SS
|
|
6
|
提升螺栓
|
A193B7
|
A193B16
|
A193B8（M）
|
A193B8（M）
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
五、H61Y鍛鋼止回閥 產品概述
|
|

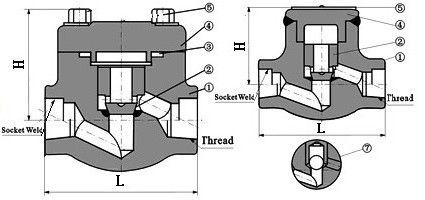

H61Y鍛鋼止回閥 (安裝尺寸圖)
|
六、H61Y鍛鋼止回閥 主要外形連接尺寸
|
口徑
|
縮徑
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
/
|
|
NPS
|
全徑
|
/
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
W
|
61
|
61
|
65
|
79
|
95
|
103
|
118
|
132
|
|
重量
|
螺栓式
|
1.4
|
1.2
|
1.5
|
3.1
|
3.9
|
5.6
|
8.9
|
12.5
|
|
焊接式
|
1.1
|
1.0
|
1.2
|
2.9
|
3.3
|
4.9
|
8.1
|
10.9
|
七、H61Y鍛鋼止回閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的H61Y鍛鋼止回閥產品型號，請按型號直接向我司訂購；
