FT44H杠桿浮球式蒸汽疏水閥
一、杠桿浮球式蒸汽疏水閥 產品概述
（一）杠桿浮球式蒸汽疏水閥用途：
杠桿浮球式蒸汽疏水閥主要用于工業蒸汽加熱設備，多種大型熱交換器及干燥機、夾套鍋等，應用于冷凝水大排量的工作場合。
（二）杠桿浮球式蒸汽疏水閥特點：
此大排量型蒸汽疏水閥，在整個工作壓力范圍內不需要調整和替換內件，就可排去大量的疑結水。排水過冷度可達0℃，適合用于疑結水量大的工作場合。
杠桿浮球式蒸汽疏水閥結構特點及工作原理：
1、采用軋裝閥機械新SCCV開關方式，具有密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，大排量場合能發揮作用。
3、內裝雙金屬片空氣自動排放閥，可阻止空氣氣堵和蒸汽汽鎖。
4、采用的U型雙金屬通氣口，可大大縮短設備起動時間。
5、部件都安裝在閥蓋上，閥不需要從配管上卸下，就可維修保養，方便簡單。
|
|
|
|
|---|---|---|---|
| FT14H | FT44H | AUNA23/26H | FT43H |
二、杠桿浮球式蒸汽疏水閥 主要零件材料
| 零部件材料 | 材料 |
|---|---|
| 閥體、閥蓋 | WCB、HT250、不銹鋼 |
| 閥座、閥芯 | 不銹鋼 |
| 浮 球 | 不銹鋼 |
| 控制架 | 不銹鋼 |
| 熱敏元件 | 哈氏合金 |
三、杠桿浮球式蒸汽疏水閥 主要技術參數
|
|---|

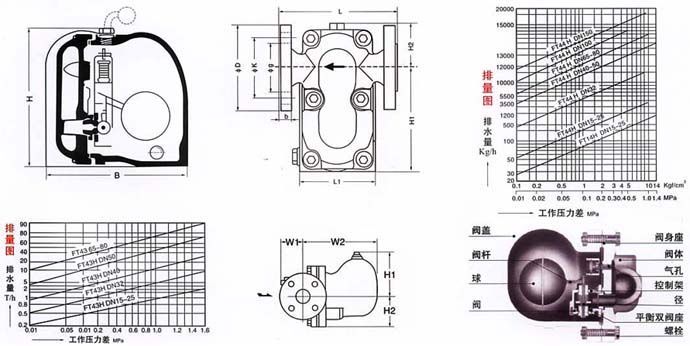

| FT44H杠桿浮球式蒸汽疏水閥 (結構尺寸圖及參數) |
四、杠桿浮球式蒸汽疏水閥 主要連接尺寸
| 產品型號 | 公稱通徑 | 連接方式 | 使用壓力 | 溫度℃） | 外形尺寸 | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H1 | H2 | W | |||||
| FT14-16 | 15-20 | 螺紋 | 0.01-1.6 | 250 | 125 | 155 | 55 | 55 | 155 |
| FT14-16 | 15-25 | 螺紋 | 0.01-1.6 | 250 | 190 | 220 | 120 | 80 | 140 |
|
FT44-16 FT43 FT46 |
15-20 25 |
法蘭 | 0.01-1.6 | 350 |
195 215 |
255 | 85 | 115 | 110 |
|
32-50 65-80 |
法蘭 | 0.01-1.6 | 350 |
230 270 |
345 420 |
175 218 |
110 125 |
190 220 |
|
五、杠桿浮球式蒸汽疏水閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的杠桿浮球式蒸汽疏水閥 型號，請按型號直接向我司銷售部訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
